DN50 80mm软式透水管在隧道壁后排水中的应用与技术要点

一、概述

在隧道工程中，地下水渗漏和壁后水压力是影响结构安全与运营耐久性的关键问题。软式透水管作为一种柔性排水材料，因其透水性强、适应变形能力好、施工便捷等优点，被广泛应用于隧道壁后排水、路基渗排水及地下工程盲沟等场景。本文围绕DN50、80mm两种常用规格的软式透水管，结合隧道壁后排水及RCP渗排水盲沟的应用需求，重点解析其结构原理、技术指标及圆球顶破强度的意义。

二、软式透水管的结构与工作原理

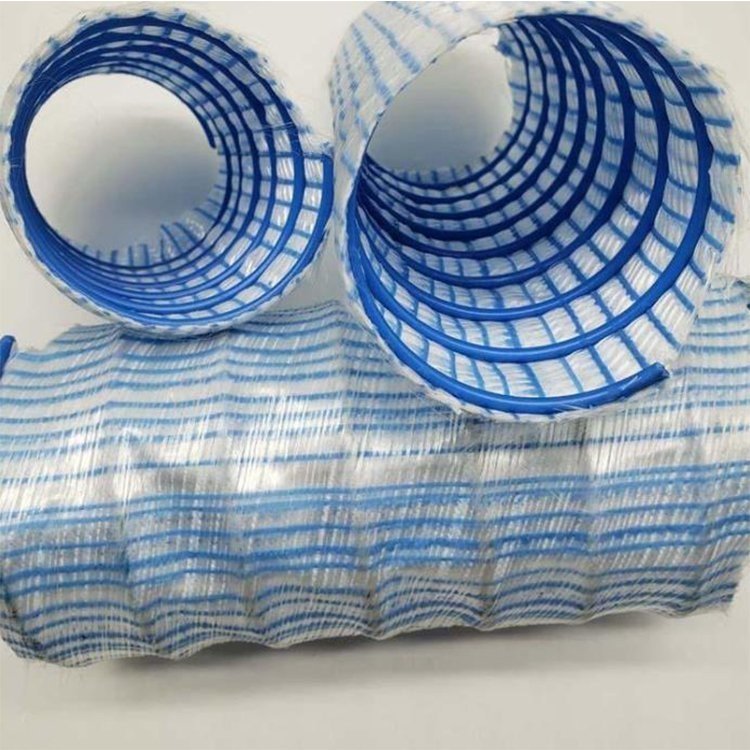

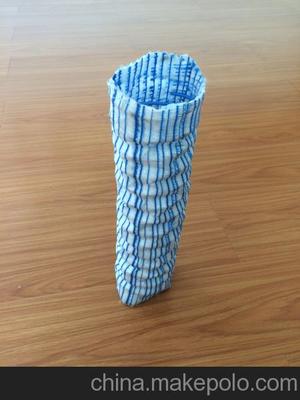

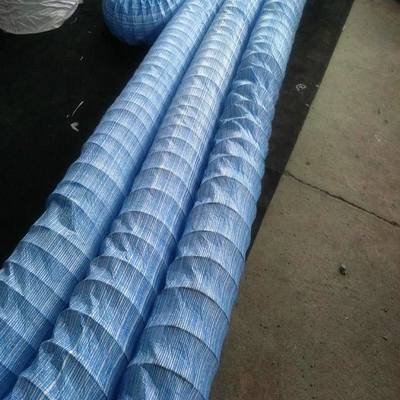

软式透水管通常由三部分组成：

1. 内支撑骨架：采用高碳钢丝或硬质塑料螺旋弹簧骨架，提供抗压和抗变形能力，防止管体在覆土或围岩压力下压扁失效。
2. 过滤层：由无纺土工布或复合滤布包裹，起到反滤作用，允许水进入管内同时阻挡细小颗粒，防止淤堵。
3. 透水外层：部分产品外覆透水编织层，增强整体透水性能与耐磨损能力。

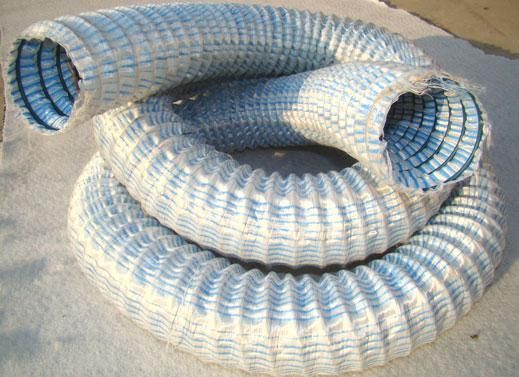

其工作原理是：地下水穿过透水滤层进入弹簧骨架与滤布之间的过水通道，沿管体纵向汇集排除，形成“只透水、不漏砂”的渗排体系。DN50（公称直径50mm）多用于排水量较小的局部渗水点或引排，80mm规格则适用于隧道纵向盲沟、环向排水管等流量较大的部位。

三、隧道壁后排水中的应用要点

隧道壁后排水系统通常由环向盲管、纵向盲管和横向引排管组成。软式透水管在其中的主要作用包括：

• 环向排水盲管：沿隧道初支表面环向敷设（多采用DN50或80mm），将拱顶及边墙渗水收集后导入纵向盲管。
• 纵向排水盲管：沿隧道纵向布置（常选用80mm мяг式透水管），汇集环向来水并引至横向排水沟或中央排水管。
• 减压排水：软式透水管铺设在防水板与初支之间，可有效降低二衬背后的水压力，避免水压积累造成防水板破损或衬砌开裂。

施工时应确保管体与围岩密贴，避免形成大的空腔；接缝处采用专用接头或搭接绑扎，并可靠固定防止浇筑混凝土时移位。

四、RCP渗排水盲沟的组合应用

RCP（Reinforced Concrete Pipe）渗排水盲沟是以钢筋混凝土管为骨架，外包软式透水管或透水滤层的复合排水结构，常见于隧道仰拱底部、洞外接线路基及地下结构底部排水。典型做法为：

• RCP管体作为排渗主管道，具有较强的抗外压能力；
• 管体外围包裹软式透水管或碎石滤层，形成滤水通道，延长系统使用寿命；
• 出入口采用软式透水管连接，便于弯折适应变形。

在该组合中，软式透水管的通水能力与滤层性能直接决定盲沟的长期排水效果，因此管径选择需与设计渗水量匹配，DN50多用于支管连接，80mm适用于主渗排段。

五、关键技术指标：圆球顶破强度

圆球顶破强度是衡量软式透水管濾層及整体抗局部外力刺破能力的重要力学指标。其测试方法是将规定直径的圆球顶头以恒定速率顶压管壁试件，记录试件被顶破时的最大力值（单位通常为kN或N）。该指标反映：

1. 抗施工损伤能力：回填碎石、喷射混凝土或机械作业时，管体滤层不被尖锐颗粒刺破；
2. 抗围岩局部压力能力：隧道围岩不平整处的点接触压力下，管体不发生破损漏砂；
3. 长期耐久性保障：较高的顶破强度可减少濾层破损导致的淤堵风险。

工程选用时，应结合围岩条件与回填材料粒径提出合理的圆球顶破强度要求（一般不低于1.0～1.5kN，具体以设计文件为准），并核查产品检测报告。需注意区分滤布顶破强度、管体整体顶破强度与弹簧骨架抗压能力三项指标，避免混淆。

六、选型与施工质量控制建议

1. 管径匹配：按设计渗水量与水力坡降计算，DN50用于支管或局部引排，80mm用于纵向主盲管。
2. 强度验证：向厂家索取圆球顶破强度、纵向抗拉强度、透水系数及等效孔径等检测数据，并进行进场抽检。
3. 接头密封：采用配套接头，防止泥沙从接缝进入。
4. 保护层施工：盲管周围回填中粗砂或细粒材料，避免直接接触尖锐碎石；喷射混凝土前对管体做好遮蔽保护。
5. 通水检验：隐蔽前进行通水或通气检查，确认管路通畅无压扁、无破损。

七、

DN50与80mm软式透水管是隧道壁后排水与RCP渗排水盲沟系统中的关键渗排构件，其性能优劣直接影响排水系统的长期有效性。正确理解其结构、合理匹配规格、重点把控圆球顶破强度等力学指标，并在施工中落实保护与接头质量控制，是保障隧道排水畅通、降低壁后水压、延长结构寿命的必要措施。
